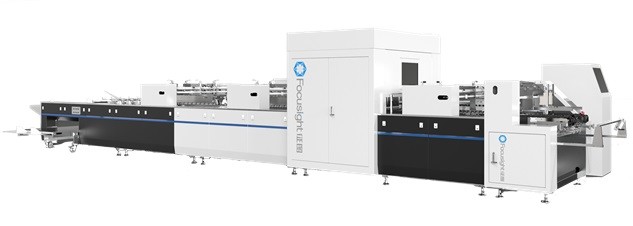

Máquina 220m do controle da qualidade de Focusight/minuto para caixas de dobradura até 1100mm
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | FOCUSIGHT |
| Certificação: | ISO9001/CE |
| Número do modelo: | FS-SHARK-1100 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | madeira compensada |
| Tempo de entrega: | 60 dias |
| Habilidade da fonte: | 20 máquinas/mês |
|
Informação detalhada |
|||
| Tamanho máximo: | 1100mm * 900mm | Tamanho mínimo: | 400mm * 300mm |
|---|---|---|---|
| velocidade: | 220m / minuto | Poder: | 28kw |
| Peso de papel: | 200 ~ 650 G/M | Tamanho mecânico da máquina: | 9500mm (L) * 3300mm (W) * 2000mm (h) |
| Peso da máquina: | 8 toneladas | ||
| Realçar: | sistema de inspeção da qualidade,equipamento de empacotamento da inspeção |
||
Descrição de produto
Controle Mahine da qualidade de Focusight para caixas de dobradura até 1100mm
MÁQUINA DE ALTA VELOCIDADE FS-SHARK-N1100 DA INSPEÇÃO DA QUALIDADE DA FOLHA GRANDE MODELO
Dados técnicos
| Especificações | FS-SHARK-N1100 |
| Tipo de papel/G/M | 200GSM ~ 650 G/M |
| Máximo Velocidade | 220m / minuto |
| Tamanho de Máximo Folha | 1100mm * 900mm |
| Tamanho de Mínimo Folha | 400mm * 300mm |
| Peso ondulado | B, E, tipo de F |
| Dimensão mecânica da plataforma | 9500mm * 3300mm * 2000mm |
| Poder total | 28kw |
| Peso total | 8 toneladas |
Parâmetros de desempenho do sistema de inspeção
| Tipo de produto | FS-SHARK-N1100-P2N1 |
| FOV da inspeção | 1100mm (largura) |
| Definição da imagem latente (milímetros) |
Definição dianteira da imagem latente (lado regular da impressão): 0.15mm * 0.12mm (câmera de cor 7k) Definição dianteira da imagem latente (lado laminando, do envernizamento & da gravação): 0.137mm * 0.12mm (8k com a câmera de b) Definição da imagem latente do verso (lado laminando, do envernizamento & da gravação): 0.137mm * 0.12mm (8k com a câmera de b) |
| Impressão regular (quando o contraste do defeito estiver sobre a categoria 40) |
1. A área mínima da inspeção de defeitos regulares, tais como imprimir a falta, ponto sujo e o material gostam daquela: ≥0.3 milímetro 2 2. Área mínima da inspeção da folha que carimba defeitos: ≥0.3mm 2 3. Inspeção da falha de registro da cópia: ≥0.2mm 4. Inspeção cortando da falha de registro: ≥0.2mm 5. Raia da lâmina do Gravure: as listras verticais com largura sobre 0.1mm, e o contraste sobre a categoria 40 são detectáveis 6. Inspeção local ΔE≥3 da diferença da cor |
Possibilidade de 0% para caixas Defected
- Controle de primeira qualidade da qualidade de impressão para todos os tipos de caixas grandes;
- Até três câmeras superiores, uma câmera do verso e câmeras da área
- O sistema de iluminação original permite a inspeção mesmo de carcaças altamente reflexivas
- A máquina da inspeção de Focusight permite que você ofereça a seus clientes o controle de qualidade para produtos de empacotamento com valor adicionado alto tal como bens e fármacos luxuosos.
- Focusight combina a tecnologia da iluminação do diodo emissor de luz e o sistema da câmera 4K ou 8K com o software de análise de capacidade elevada do processo de dados e da imagem,
- Esta tecnologia verifica a qualidade de placas da caixa a uma velocidade de até 250 m/Min.
- Dá-lhe o controle seguro dos revestimentos tais como a aplicação da folha, holograma, embossings ou testes padrões quentes do revestimento.
Objetos detectáveis na folha grande
Nota: (★ detectável; ☆ parcialmente detectável; △ indetectável)
| Tipo de produto | FS-SHARK-N1100-P1 | FS-SHARK-N1100-P2 | FS-SHARK-N1100-P2N1 |
| Presswork aplicável | Cartão de FBB, de SBS, cartão deslocado, papel livre revestido da folha, ouro ou cartão revestido de prata, cartão do laser | ||
| Impressão regular | ★ | ★ | ★ |
| Falha de registro & variação da cor | ★ | ★ | ★ |
| Falha de registro cortando | ★ | ★ | ★ |
| Carimbo da folha | ★ | ★ | ★ |
| Listra holográfica | ★ | ★ | ★ |
| Código de barras variável & código de QR | ★ | ★ | ★ |
| Estratificação | △ | ★ | ★ |
| Falha de registro de desaparecimento | △ | ★ | ★ |
| Falta de desaparecimento/risco | △ | ★ | ★ |
| Falha de registro convexa do óleo | △ | ★ | ★ |
| Desaparecidos/risco convexos do óleo | △ | ★ | ★ |
| Registro de gravação do Mis | △ | ★ | ★ |
| Silkscreen | △ | ★ | ★ |
| Risco | ☆ | ★ | ★ |
| Defeito grande do verso | ★ | ★ | ★ |
A instalação de Focusight
